風管式熱泵空調的蒸發器通常安裝在室內房間的一端,室內機與風道連接,空氣由回風口進入室內機中與蒸發器進行熱交換,經過熱交換后的冷風進人風道中,再由風道經出風口送出。

1.風管式熱泵空調的制冷原理

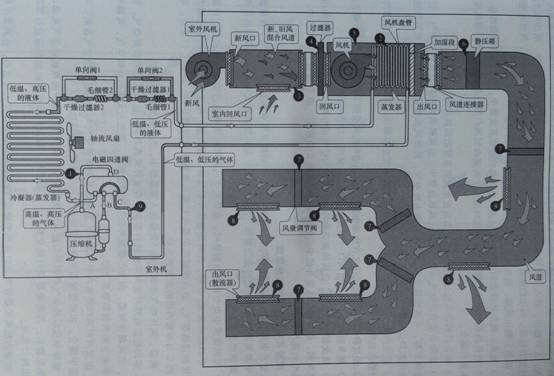

    風管式熱泵空調的種類繁多,結構和功能也有所差異,但其制冷原理是基本相同的。圖1—37所示為典型風管式熱泵空調制冷原理示意圖,由圖可以看出,其制冷原理如下:

圖1—37所示為典型風管式熱泵空調制冷原理示意圖

1)當風管式熱泵空調開始制冷時,制冷劑在壓縮機中被壓縮,低溫、做壓的制冷劑氣體被壓縮為高溫、高壓的氣體,并由壓縮機的排氣口進人電磁四通閥中,由電磁四通閥的D口進入,A口送出,進入冷凝器中,由軸流風扇對冷凝器中的制冷劑進行散熱。制冷劑經降溫后轉變?yōu)榈蜏?、高壓的液態,經單向閥1后進人干燥過濾器濾除水分和雜質,再經毛細管節流、降壓后輸出低溫、低壓的液態制冷劑到蒸器的管路中。

2)低溫、低壓的液態制冷劑經管路進人室內風機盤管蒸發器中,為空氣降溫做準備。

3)室外風機將室外新鮮空氣由新風口送人,與室內回風口送人的空氣在新、伯風混合風道中進行混合。

4)混合后的空氣經過濾器濾除雜質后流至風機盤管的回風口處。

5)濾除雜質后的空氣經回風口進人風機盤管中,由風機盤管中的風機吹動空氣,使空氣經過蒸發器,與蒸發器進行熱交換后變?yōu)槔淇諝?/span>,再經風機盤管中的加濕段進行加濕處理,由出風口送出。

6)經室內機風機盤管出風口送出的冷空氣經風道連接器進人風道中,由靜壓箱對冷空氣進行靜壓處理。

7) 経対靜圧処理肩的冷空気在風道中流,由風道中的風量測帯岡対風量遊行測帯。

8)調節后的冷空氣經出風口(散流器)后進入室內,對室內進行降溫。

9)熱泵空調蒸發器中的低溫、低壓的液態制冷劑,通過與空氣進行熱交換后變?yōu)榈蜏?、低壓的氣態制冷劑,經管路進人室外機中,經電磁四通閥的C口進人,由B口進人壓縮機中,再次對制冷劑進行制冷。
