整個舒適家居系統應用分為四大塊，包括設備、輸配系統、末端系統和控制系統。要想把系統做好，一定是把它調平衡，這是水系統的關鍵。截止到2019年底，目前水機市場占比空調市場不足5%，因此市場空間非常大。國家對北方地區的供暖要求是當環境溫度連續5天在5℃以下，便可以啟動城市集中供暖。但是人體對溫度的舒適度要求是在16℃以上，18℃開始感覺舒適，當?shù)陀?/span>15℃時，就會感覺到冷。當溫度低于12℃時，會有采暖的需求。所以，根據人體的體感舒適度來看，即便在南方地區，每年也會有接近4個月的供暖期。

在使用空氣源熱泵進行冬季采暖時，很多人會說系統的能耗很高，這不僅取決于環境溫度和采暖需求，更主要的是取決于系統的設計。比如，供回水溫差設計的越高，那么能耗也就越大。例如，當一個系統的供水溫度做到50℃，回水溫度35℃，那么它的能耗就會非常高。但是如果供水溫度做到35℃，回水溫度為25℃，這樣的系統在運行時能耗就會很低。

根據不同地區采暖的需求，東北地區采暖一般需要供水溫度在60℃的高水溫，這時的能耗是很大的。而在華北地區，只需要設計在45℃以上的中水溫即可。而在南方地區，水溫在35℃~45℃之間的低水溫區域就能夠滿足采暖需求，這時的系統能耗就會非常低。使用空氣源熱泵進行南方分戶采暖，核心要求是要讓客戶在使用系統的時候，能夠做到“用著省”，而并非傳統采暖設備的“省著用”。所以，一個好的系統，會讓用戶在冬季環境溫度低于18℃時，便會主動開啟，來體驗舒適的室內溫度，而并非只有在溫度很低的時候，才會想起來去使用。兩聯供的優勢在于一套系統能夠解決冷暖兩種需求，而傳統的空調系統更多的是將功能滿足于夏天制冷，但是對于冬天的制熱而言，解決的很少。輻射兩聯供系統如何做到更舒適，更節能呢？

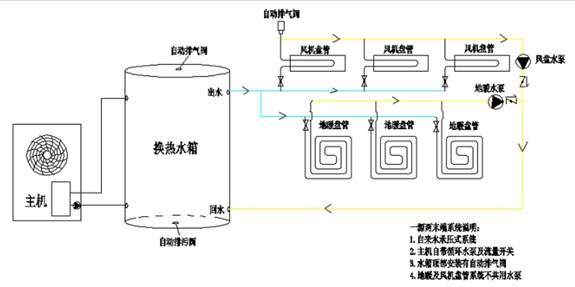

>>一源兩末端系統原理（兩聯供）

①主機的選擇

空氣源熱泵的主機目前有定頻和變頻兩種，而近年來變頻設備憑借在低溫和電壓不穩的環境表現強勢，在市場的占有率也是越來越高。變頻系統又分為全直流變頻和非全直流變頻。全直流變頻是指主機、控制系統、風機都是全變頻的，而目前多數廠家生產的產品只是壓縮機和風機采用變頻，而水泵是定頻。

在出風方式上，又分為頂吹和側吹，相比而言頂吹的噪音會偏大，多數工程項目中，如果在小區或者別墅項目中，就需要考慮噪音問題，一般建議改為兩臺小功率的側吹機組。

在能效比方面，兩聯供項目一定要著重35℃和7℃這兩種情況下環境溫度的能效曲線，它決定了在夏季制冷和冬季采暖的能耗。在選擇主機的時候，參考的因素還要包括冷熱負荷、建筑圍護標準、天氣數據等。例如在南方地區，要先選冷負荷，然后選熱負荷，兩個負荷中，以數值更大的為主，然后定機型。

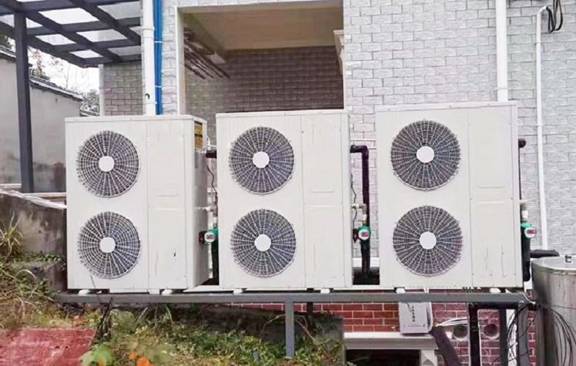

>>不同的地區采暖需求不一樣，因此需要提供針對性的解決方案

2未端的選型

末端的形式有很多種，有風機盤管、地板采暖、暖氣片、墻暖、頂暖等。每種末端的表現形式和優缺點都不同，造價方面的差距也會很大，可能低的只有500元/mf，而高的會達到3000~4000元/n㎡。因此在做兩聯供系統的時候，需要詳細了解不同末端的表現，然后與用戶詳細的溝通使用習慣和對舒適的感受，這樣才能決定末端的選型。如果用戶選用風機盤管，建議型號要大一號，這樣可以更快速的達到用戶設定的溫度，減少運行時間，降低噪音的持續時間，提高業主的滿意度，同時也可以減少因?yàn)樵胍魫?ài)來的用戶投訴。

在做風盤的時候，還要考慮氣流組織的問題，避免出現送風直吹人體的情況，核心在于要將氣流送到最不利的區域。只有保證這一點，才能確?；仫L(fēng)的時候，把整個室內的氣流帶動起來，實現室內各個區域的溫差很小，而不會出現在某些角落憋悶的情況。

除了傳統的風機盤管調溫，目前兩聯供使用較多的就是建筑調溫，也就是地暖、墻暖和頂暖。相比于風機盤管調溫，建筑調溫可以讓室內的溫度更均勻、持久，不會因?yàn)榕R時的“斷電”、開窗通風導致室內的熱量損耗。

一般來說，建筑的負荷占據空間負荷的60%左右，因此夏季開空調的時候，西面的房間即便提前3小時開啟空調，室內的溫度依舊是很高的。這是因?yàn)榭照{(diào)是對室內空氣的溫度進行調節，而當空調開啟的時候，建筑的高溫

熱量又會不斷的向室內進行傳遞，就會導致空氣溫度很難下降。但如果是用地暖，施工完成后都需要進行3~5公分的水泥回填。如果采用的是薄型模塊，那么在安裝的時候必須做到整齊規范。在夏季制冷時，要注意系統的設計以舒適為主，切記把溫度做的非常低，那樣會給人非常不適的冷感，而合理的地面制冷的溫度應該比室內空間低0.5~1℃即可，這樣用戶站上去就不會感覺很冷。

在使用地面輻射調溫的時候，要注意夏季結露的問題。要解決這個問題，核心在于解決供水溫度。它要隨著環境溫度和濕度進行實時的混水調節，通過平方進行換算，然后對照不同情況下的露點計算，保證水溫大于露點溫度，就可以做到地面不出水。

3系統配置

空氣源熱泵是以水為介質進行換熱，夏天帶冷水，冬天帶熱水，通過不同的末端來實現熱交換。在主機的選擇上面，由于我國面積比較大，不同地區對冷暖的需求是不同的。輻射兩聯供系統如何做到更舒適、更節能，跟末端有很大的關系。從舒適性來講，以風盤為例，在運行的時候會有風感，如果氣流組織沒做好，在風口的地方會感受很冷或者不舒服。在背風的方向，會感受很悶。風盤主要分為直流和交流兩大類，在選擇的時候要根據用戶的生活習慣來進行判斷。例如客戶是中老年人，他們對睡眠質量的要求會很高，如果此時選擇交流風盤，就會有很大的噪音。而噪音也是居家舒適度概念中非常重要的一個節點，所以在做舒適家居的時候，不僅僅要考慮冷、熱和濕度的環境，也要考慮聲音因素。

如果末端要選用風盤，首先產品質量要好，其次是安裝要規范，最后就是在選型時要大一號。這樣的好處是，當系統在高檔運行的時候，可以快速提升或者降低室內溫度，縮短機器高負荷運行的時間，降低室內噪音的持續時間。

從節能方面來講，由于不同末端的溫度需求是不一樣的，所以節能表現也是不同的。同樣以風盤為例，在制冷的時候，水溫在7~12℃之間；制熱時，供水溫度應該是在40-45℃左右。如果選用輻射，夏天制冷的時候，水溫可能在18-23℃即可。這里面就涉及一個溫差等級的概念，溫差等級越大，能耗越大；溫差等級越小，能耗越小。通過不同末端在夏季制冷時供水溫度的表現來看，當末端選用輻射制冷時，溫差等級明顯低于風盤制冷，因此輻射制冷的能耗也就更低于風盤。所以選型和末端成正比，如果末端選擇不到位，機器選型再好，也不會節能很多。

除了末端，系統也是決定能耗的一個關鍵點。舉個例子，一個3層的房子，由于3層房間同時使用的可能性很低，如果采用二次系統，就可以分樓層管控。在系統設計的時候，就可以選擇小一號的循環泵，滿足本樓層使用即可。如果是采用一次系統，當該建筑僅有個別房間需要使用時，泵的運行能耗就會出現不必要的損耗，所以該項目采用一次系統的能耗就明顯高于二次系統。如果有條件、有能力的情況，設計二次多級系統，節能效果又會更明顯。在水利輸配系統方面，有幾樣是非常關鍵的。首先是緩沖水箱，其次就是水泵，最后就是閥件和管道。這里面最核心的就是水泵，它的選型會占據整個系統中很大的能耗，如果系統做的不好，水泵的能耗可以做到30%，甚至35%以上。而合理的系統，水泵的能耗僅為10%~15%之間。在做系統的時候，閥門有很多種的，而且用量也會很大。如果閥件沒有選好，就會為系統的運行增加阻力。水系統在運行的時候，最怕的就是水阻。在控制系統方面，首先考慮的是熱控制，就是夏天要降溫，冬天要升溫；其次就是濕度控制；最后就是氣流的組織。

4④建筑圍護節能改造系統怎么做才能更舒適和節能，其實跟建筑的圍護結構有很大的關系。一套房子，如果在不談建筑圍護的前提下講節能就是騙人的。比如說，同樣的一套系統，服務30年前的房子和現在的房子，運行的能耗是會有很大差距的。關于建筑圍護，木框玻璃的窗戶比塑鋼的密封性就會差很多，那這兩種建筑在做供

暖的時候，建筑的散熱量就是不同的，熱負荷也是不同的。同理，不同的墻體厚度，也會造成不同的散熱效果。

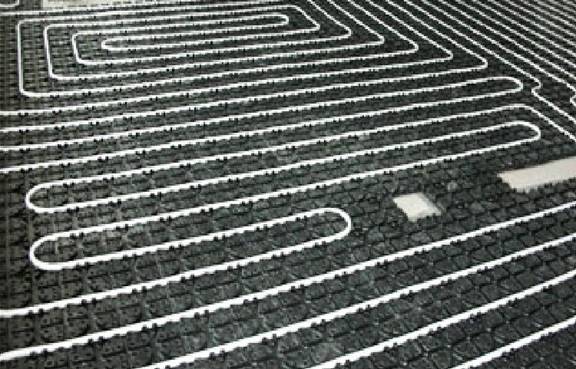

>>薄型模塊在安裝的時候必須做到整齊規范

舉個例子，同樣120平方米的房子，在夏季制冷的時候，頂層的戶型就會比其他的戶型更熱，能耗也就更多，所以建筑圍護的好壞基本決定了系統的能耗。

所以在進行舒適家居產品推廣的時候，建筑圍護標準是前提，其次才是機組選型。以冬季采暖為例，同樣的3P機，在南方帶60~70平方米的建筑就已經很吃力了。但是在北方，3P的機器甚至可以帶動120-130平方米的房子。

在關注建筑圍護的時候，有幾個節點要重點關注。第一是窗墻比，窗戶越大，建筑散熱越多。即便現在很多窗戶都采用雙層甚至三層的結構，但是保溫效果比墻體還是要差的。第二是朝向，南北向和東西向的保溫是不一樣的。舉個例子，夏季的時候，西邊的房間即便空調一直在開，室內溫度也還是會比其他房間也高，能耗也就會更高。第三就是建筑保溫，不同的材料、形式都會導致保溫的結果不同。
