蒸氣壓縮式熱泵熱水裝置的示意圖如圖1-28所示。

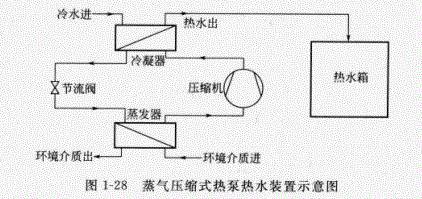

圖1-28蒸氣壓縮式熱泵熱水裝置示意圖

蒸氣壓縮式熱泵熱水裝置由熱泵和熱水箱構成，熱泵由壓縮機（包括其驅動裝置，如電動機、內燃機、燃?xì)廨啓C(jī)等）、冷凝器、節流膨脹部件、蒸發器等基本部件組成封閉回路，在其中充注熱泵工質，由壓縮機推動工質在各部件中循環流動。進入蒸發器的低溫低壓液態熱泵工質在蒸發器中發生蒸發相變，吸收低溫?zé)嵩矗ōh(huán)境空氣等）中蘊含的熱能，變?yōu)榈蜏氐蛪赫魵膺M(jìn)入壓縮機；在壓縮機中被壓縮（并吸收壓縮機的驅動能），由低溫低壓蒸氣變?yōu)楦邷馗邏赫魵膺M(jìn)入冷凝器；在冷凝器中由氣變液發生冷凝相變，把蒸發、壓縮過程中獲得的能量傳遞給熱水，如此不斷循環，實現對水的連續加熱。
