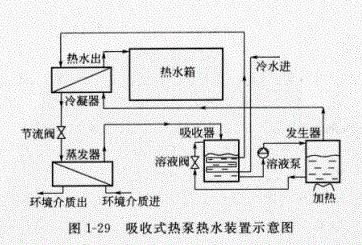

吸收式熱泵熱水裝置的示意圖如圖1-29所示。

由圖可見，由發生器、吸收器、溶液泵、溶液閥、冷凝器、節流閥、蒸發器等部件組成封閉系統，在其中充注液態工質對（循環工質和吸收劑）溶液，吸收劑與循環工質的沸點差很大，且吸收劑對循環工質有極強的吸收作用。由燃料燃燒等方式加熱發生器中的工質對溶液，產生溫度和壓力均較高的循環工質蒸氣，進入冷凝器并在冷凝器中放熱給待加熱的水，循環工質則變?yōu)橐簯B(tài)，再經節流閥降壓降溫后進入蒸發器，在蒸氣器中吸取環境介質中蘊含的熱能并變?yōu)榈蜏氐蛪赫魵?，低溫低壓蒸氣進入吸收器被吸收劑吸收，同時放出吸收熱加熱待加熱的冷水。為保證裝置的連續運行，吸收器、發生器中的濃溶液和稀溶液間，不斷通過溶液泵和溶液閥進行質量和熱量交換，維持其溶液成分、液位及溫度的穩定。

蒸氣壓縮式熱泵熱水裝置和吸收式熱泵熱水裝置在工程實際中應用較多，以這兩種熱泵熱水裝置為主進行熱泵熱水裝置的系統介紹。w4620.cn
